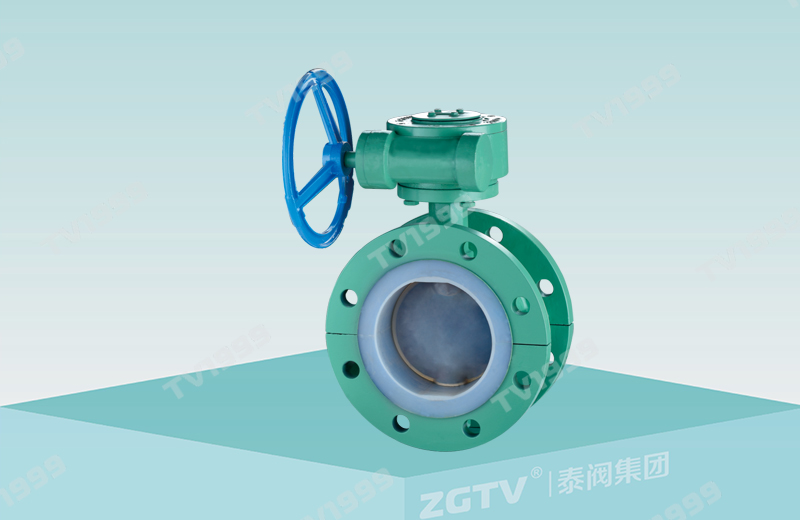

衬氟法兰式蝶阀D341F46

衬氟法兰式蝶阀D341F46

产品概况

设计与制造：GB12238(中线)

结构长度：GB12221(短系列), ASME B16.10, JIS B2002

法兰尺寸：HG/T20592-2009, ANSI B1S52212

连接尺寸：对夹、法兰式

驱动方式：手动、电动、气动

公称压力：0.6、1.0、1.6、2.5MPa, Class150, JIS10K

压力试验：GB/T13927-92, API598


产品详情

1、设计与制造符合中国国家标准；

2、基本结构形式(蝶板轴与阀体/阀座中心重合)；

3、A.D341F4全衬里型阀体全衬里/蝶板全衬层/衬层蝶板与蝶板轴双D配合；

4、B.D341F46全衬里型；

5、C.D341F4(46)/P半衬里型阀体全衬里/蝶板为不锈钢/蝶板与蝶板轴双D配合。

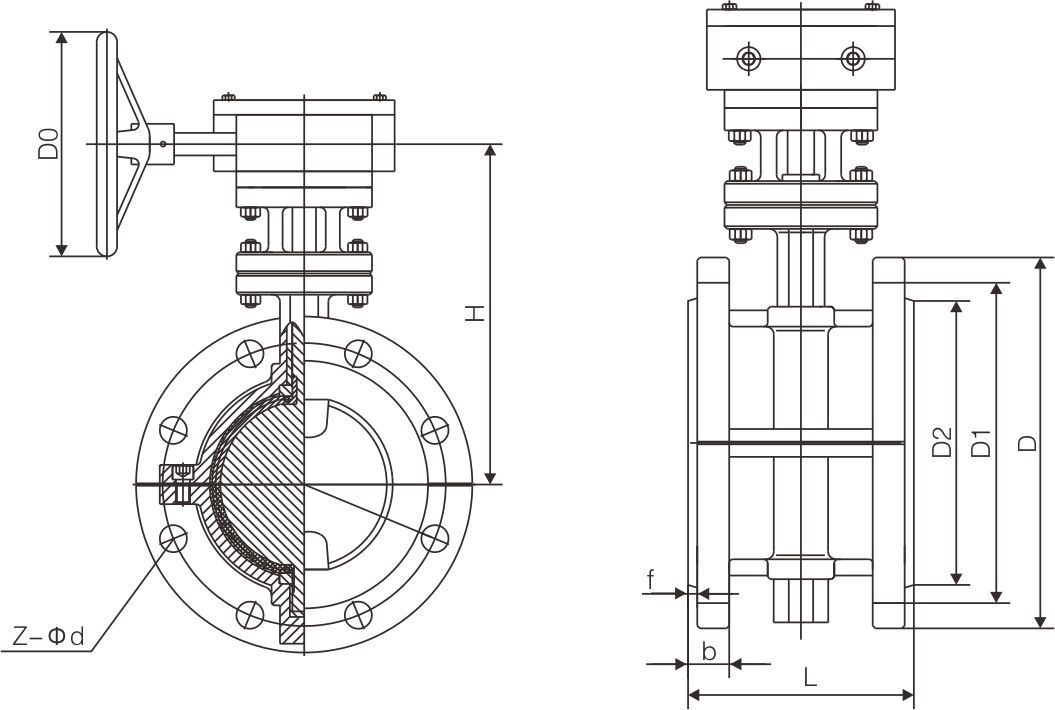

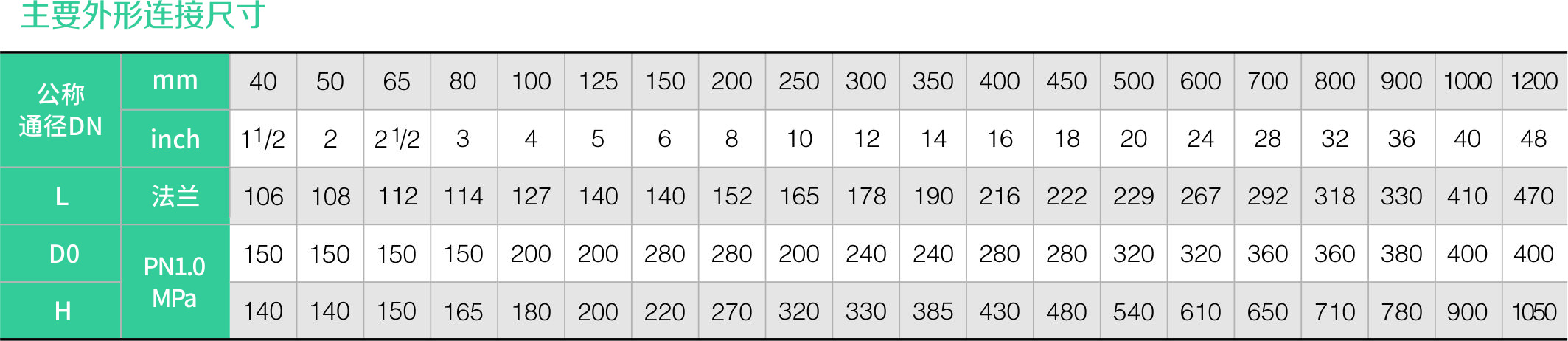

衬氟法兰式蝶阀D341F46(图1)


衬氟法兰式蝶阀D341F46(图1)
